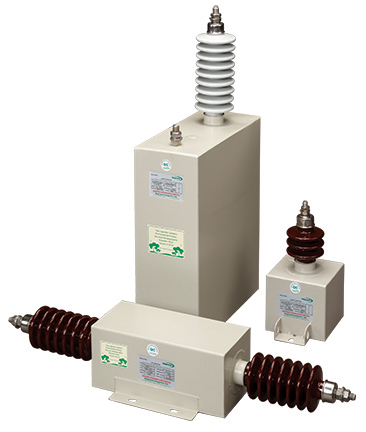

Condensadores de sobretensión (media y alta tensión)

Unidades de condensadores monofásicos

• 0,125 a 0,5 uF
• Hasta 46 kV
• 50 Hz o 60 Hz
• Uso interior o exterior

La película de polipropileno nebuloso de doble cara orientada biaxialmente importada se utiliza como dieléctrico y el papel de aluminio puro al 99,9% se utiliza como conductor en la fabricación de condensadores.
El bobinado del elemento se realiza en una moderna bobinadora automática, en un entorno de clase 100. Con el diseño de lámina extendida, con el borde y el pliegue final de la lámina de aluminio, se evita la sobretensión en los bordes del área de la lámina enterrada. Esto también mejora el valor de voltaje de inicio de descarga parcial.
Para identificar puntos débiles / orificios de alfiler en la película de polipropileno, cada elemento se prueba con voltaje de CC en condiciones de prensado en seco. Numerosos elementos están interconectados en serie - combinación en paralelo según la clasificación de voltaje y la energía del condensador, con la ayuda de la técnica de soldadura moderna.
El paquete seco se envuelve con varias capas de papel aislante de alta calidad antes de insertarlo en un recipiente CRCA / acero inoxidable pretratado / desengrasado y la tapa superior se suelda con una máquina de soldadura semiautomática Pulse TIG. Los casquillos del BIL deseado se colocan en la tapa asegurando la estanqueidad. Las partes metálicas de los terminales están fabricadas con latón extruido / acero inoxidable de grado 304.
Todas las conexiones de los terminales se aprietan con una llave dinamométrica. Luego, los condensadores se cargan en un autoclave controlado por PLC para un calentamiento uniforme y secado al vacío durante un período adecuado. Después de confirmar la calidad del secado mediante instrumentos de control de precisión en línea, los condensadores se impregnan al vacío con un impregnante no tóxico sin PCB altamente purificado y desgasificado. La unidad del condensador se pinta con 2 capas de pintura epoxi.Los condensadores se someten a todas las pruebas de rutina de acuerdo con IS 11548

ES: 11548

• Pérdidas bajas <0,8 vatios por kVAr
• Materias primas de clase mundial
• Volumen optimizado y altamente confiable
• Rendimiento de larga duración sin problemas
• Bajo nivel de ruido
• Amigable con el medio ambiente

• Los condensadores de protección contra sobretensiones se utilizan en circuitos donde se esperan sobretensiones dañinas. El condensador de sobretensión ayuda a modificar la inclinación de una forma de onda de voltaje en viaje.
• Los condensadores de sobretensión se utilizan con motores, transformadores y generadores de alto voltaje con el fin de protegerlos al limitar el aumento de voltaje.
• Protección contra sobretensiones de iluminación / sobretensiones de conmutación del interruptor automático.
• Condensadores de armónicos

Todos los condensadores se prueban según los estándares IS: 11548 en nuestro bien equipado laboratorio de pruebas interno.
